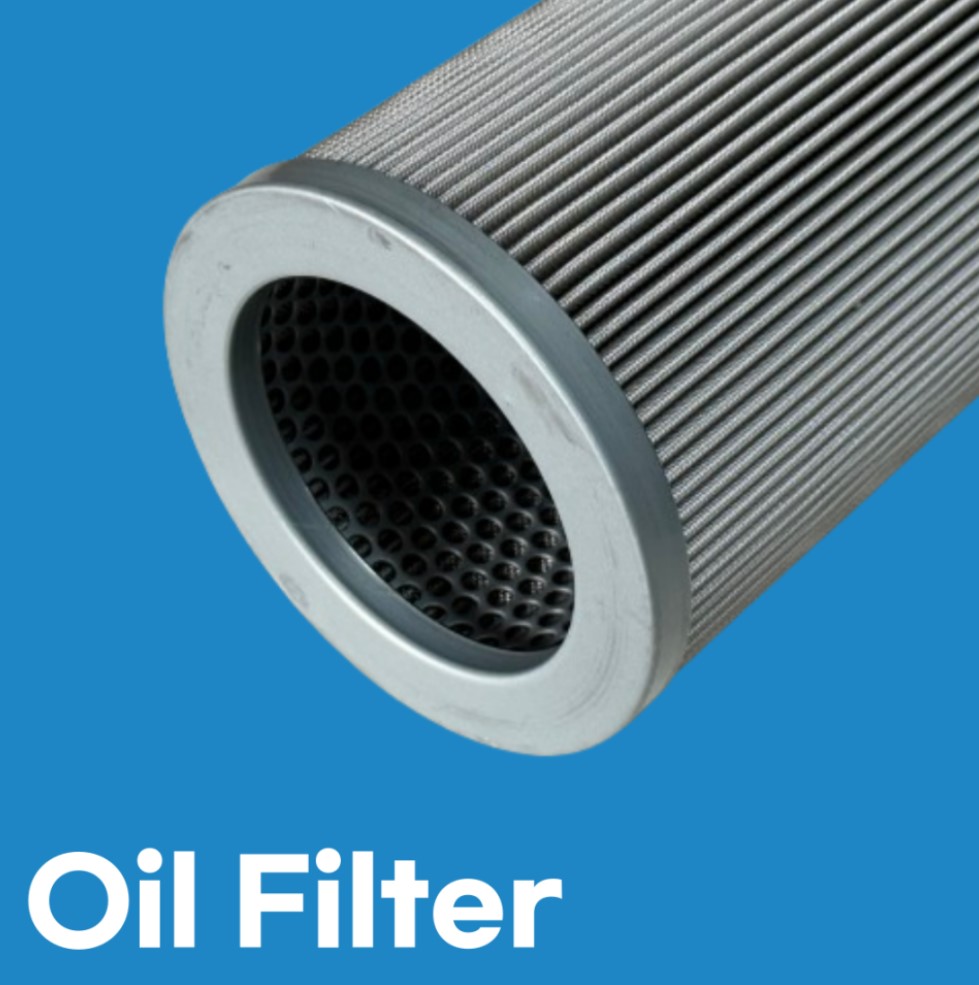

이번 제품은 기계장비 체결용 오일 유압필터로 사용 중인 기존 필터를 샘플로 받아, 동일한 사양으로 제작해드린 사례입니다.산업 현장에서는 특정 장비에 맞는 규격의 필터를 구하기 어려운 경우가 많습니다. 단종된 제품이거나, 외산 장비의 전용 부품이라 국내 조달이 힘든 경우가 대표적입니다. 저희는 샘플 필터만 있으면 동일한 원리와 규격으로 제작이 가능합니다. 해당 제품 스펙 사이즈: 직경 160mm × 길이 480mm 여재: 스테인리스 스틸 와이어 메쉬 (망사형) 내부 구조: 타공망(내관) 처리 + 보강링 삽입 외부 구조: 외망(외부 보호망) 없이 제작된 타입 용도: 유압 리턴 라인 필터 엘리먼트 사이즈는 샘플 및 주문에 따라 자유롭게 제작됩니다. 구조 상세 설명 ① 내부 타공망 처리필터 안쪽에는 타공망(Perforated Tube) 처리가 되어 있습니다. 타공망은 여재가 오일 압력에 의해 안쪽으로 찌그러지는 것을 방지하는 내부 지지 코어 역할을 합니다.② 외망 없는 설계이 제품은 외부 보호망(외망) 없이 제작된 타입으로, 하우징 내부에 장착되어 사용되는 구조상 외망이 필요하지 않습니다. 불필요한 압력 손실을 줄이고 여과 면적을 최대화할 수 있는 설계입니다.③ 보강링 (Reinforcement Ring) 삽입리턴 필터 중에서도 압력이 높은 라인에 사용되는 제품은 타공망 안쪽에 추가 보강링이 들어갑니다. 보강링은 고압의 오일 흐름에 의해 내관이 변형되는 것을 막아주며, 필터의 구조적 내구성을 크게 향상시킵니다. 샘플과 동일하게 보강링 작업까지 완벽히 재현했습니다. 유압 리턴 필터란?유압 리턴 필터(Return Line Filter)는 유압 회로에서 작동을 마친 오일이 **탱크로 되돌아오는 경로(리턴 라인)**에 설치되는 필터입니다.주요 역할은 다음과 같습니다: 유압 펌프, 실린더, 밸브 등의 부품 마모로 발생한 금속 입자 제거 외부 오염물질의 탱크 내 유입 차단 오일의 청정도(Cleanliness Class) 유지로 시스템 수명 연장 맞춤 제작이 가능한 경우 기존 사용 중인 필터의 단종 / 단품 구매 불가 외산 장비 전용 필터로 국내 공급처 없음 사이즈 비표준 (특수 규격) 보강링, 외망 유무 등 구조적 변경이 필요한 경우 샘플 필터 한 개만 있으면 동일 사양으로 제작 가능합니다.내부 구조(보강링, 타공망, 여재 종류)까지 동일하게 제작 진행해드립니다. 📞 제작 문의유압필터 / 리턴필터 / 필터 엘리먼트 맞춤 제작 문의 📱 1661-8039홈페이지 견적 문의하기를 통해서도 문의 가능합니다.사이즈, 수량, 샘플 유무를 알려주시면 빠르게 견적 드리겠습니다. 감사합니다.
